Architecture optique
Gain spectral, NF(λ), GFF, charge WDM, saturation, non-linéarités, dispersion et performances des transpondeurs : à évaluer ensemble.
LE LABORATOIRE OPTIQUE
Du câble à la lumière.
Explorez la construction. Suivez la réparation. Comprenez la transmission.

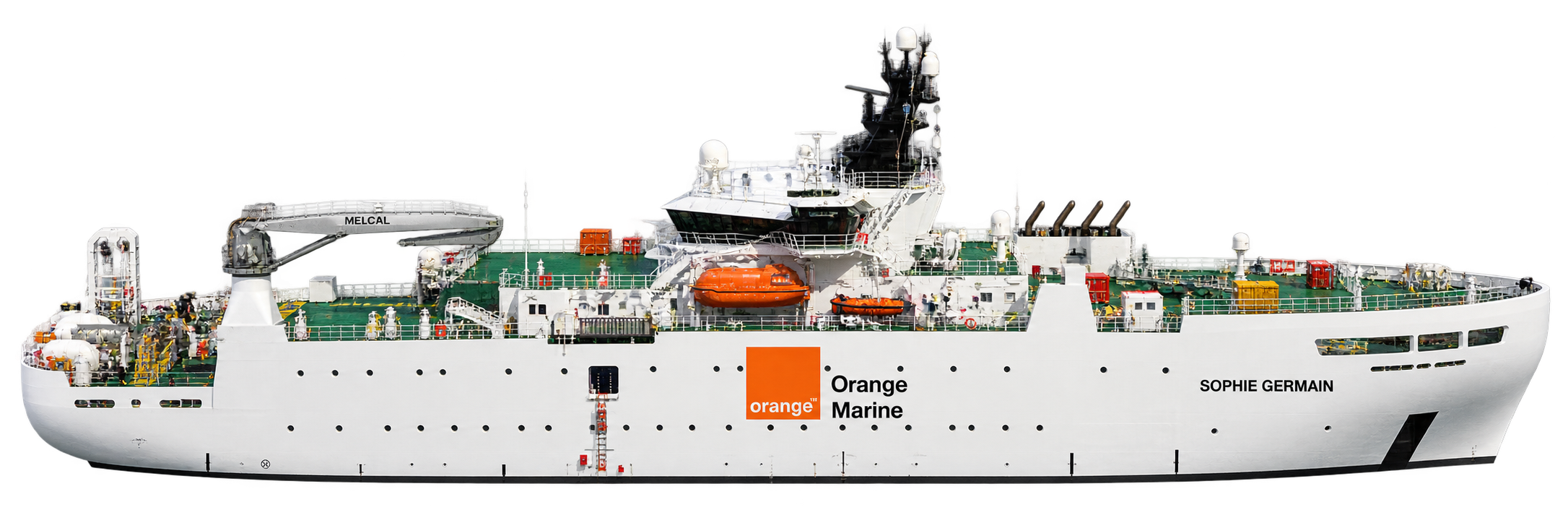

Le visuel du navire n’a pas pu être chargé. Recharger la page et vérifier l’accès privé.
VOTRE OBJECTIF
RÉPÉTEUR · UNE PAIRE DE FIBRESAmplification active
La vue 3D nécessite WebGL. Les réglages, mesures et exercices restent disponibles.
Au cœur du répéteur
La lumière reste optique. Elle reçoit de l’énergie dans une fibre dopée à l’erbium.
LA LIAISON COMPLÈTE
Le répéteur sélectionné est au milieu de la liaison. Bilan numérique sur A → B. Le retour est illustratif. Échelles et couleurs symboliques.
Lire l’architecture représentée
Deux directions. Deux fibres et deux voies EDFA opposées. Le calcul de bilan reste limité à une direction.
Pompage. Deux lasers et une distribution optique illustrent une architecture redondante. Aucune loi de panne n’en est déduite.
Supervision. Le repère 10 affiche un chemin réservé à la supervision, distinct du trafic.
Enceinte. La demi-coque amovible est un artifice de visualisation. Ce n’est pas une méthode d’ouverture ou de maintenance.
Principe inspiré de la publication NEC de 2010 : GFF individuel, pompage redondant et bouclage optique de supervision. Implantation schématique ; les architectures actuelles peuvent différer. Voir Références.
VOTRE PARCOURS · 3 EXPÉRIENCES
Les mots utiles à ce niveau
DU CÂBLE AU RÉPÉTEUR
Une structure, plusieurs fonctions.
Cœur documenté. Protections comparées. Fonctions distinctes.
RÉF. 01
Cœur OCC-SC300 LW · NEC/OCC, 2010, fig. 2. Six fibres représentées. Proportions et nombre de fils d’acier illustratifs ; protections externes schématisées par famille.
Lire la source ↗La vue 3D nécessite WebGL. La coupe A–A et les autres dessins restent disponibles.
CONSTRUCTION / COUPE ÉTAGÉEGlisser pour tourner · molette pour zoomerA–A coupe les mêmes hélices que la 3D. Les faces des fils sont calculées dans ce plan. Proportions, pas et nombre de fils illustratifs.
L’ordre et la combinaison des éléments varient selon les fabricants. Ce dessin décrit des fonctions, pas un plan de fabrication.
Lire les désignations et les limites
LW, LWP, SA, DA et RA sont des familles décrites par l’UIT. SAL est une variante de simple armure légère. Des noms comme LWS, SAM, SPA ou DAHS dépendent du catalogue : ils ne sont pas interchangeables sans vérifier la fiche technique. Pas et sens des hélices, nombre de fils et épaisseurs sont illustratifs. Le choix d’une famille ne modifie pas automatiquement l’atténuation optique du modèle.
Diamètre, masse dans l’air et dans l’eau, tensions admissibles, rayon minimal de courbure, profondeur et compatibilité des joints doivent provenir de la référence exacte. Aucune valeur universelle n’est attribuée ici.
Références : UIT-T G.978 · Manuel UIT — coupes et protections · NEC — constructions OCC.
ATELIER JOINTAGE / MESURE
Le joint qui semble amplifier.
Événement synthétique, section passive.
Le biais a des signes opposés dans les deux sens. Faites-le varier sans changer la perte réelle.
Diagramme d’événement idéal : L(A→B) = L + b ; L(B→A) = L − b. La moyenne compense le biais. Ce n’est pas une trace OTDR instrumentale : bruit de mesure, zones mortes, réflexions et incertitudes ne sont pas simulés. Aucune conformité de joint n’est déduite.
ATELIER FABRICANT
Ce que le bilan optique laisse ouvert.
Étude de sensibilité, pas un logiciel de qualification.
| Variante | Puissance / canal | OSNR (0,1 nm) | Gain au répéteur |
|---|
Énergie et fiabilité
Budget PFE, pertes du conducteur, rendement des pompes, partage de pompes, redondance et modes dégradés : hors modèle.
Construction et qualification
Reprise des efforts, étanchéité, pression, tenue diélectrique, cycles thermiques et vieillissement : documenter les exigences, essais et critères propres au produit.
DU NAVIRE À LA FIBRE
Réparer. Raccorder. Reposer.
Profil, tracé et détail synchronisés.
Fonctions
Observer
Câble existantRechangeGréement temporaire
TRAÇABILITÉ TECHNIQUE
Ce qui étaye le laboratoire.
Sources publiques consultées le 3 octobre 2026.
Ce qui reste hors modèle
Pression, tenue diélectrique, fatigue, efforts de pose, hydrodynamique, spectre réel des amplificateurs et réception cohérente. Les publications de 2010 servent d’exemples documentés, sans prétendre décrire les dernières générations. Aucune relecture indépendante par un fabricant ou un jointeur qualifié n’a été réalisée.
DÉCIDER AVEC LES BONNES INFORMATIONS
Cas métier.
ÉVALUER SA COMPRÉHENSION
Mesurer. Comparer. Expliquer.
Trois questions adaptées au niveau choisi.
Puissance le long de la liaison
Signal par canal, avant et après chaque amplification.
― SignalLes remontées correspondent aux amplificateurs.
Au répéteur sélectionné
Le gain remonte la puissance. Le bruit ajouté dégrade le rapport signal/bruit.
MISE EN PRATIQUE
Hypothèses, équations et limites du modèle
Une direction et des canaux identiques autour de 1 550 nm. Chaque section comprend une fibre suivie d’un amplificateur ; la réception est située juste après le dernier amplificateur. Puissance initiale : 0 dBm par canal. Valeurs initiales : atténuation 0,17 dB/km, facteur de bruit 5 dB ; modifiables au niveau fabricant. Une perte passive locale peut être ajoutée avant le répéteur sélectionné. OSNR initial : 50 dB. Bande de mesure : 12,5 GHz, soit environ 0,1 nm.
Perte A = α × L. Gain nominal = A, plafonné au gain maximal choisi (20 dB initialement). Le curseur de pompage applique une fraction de ce gain en dB au répéteur sélectionné : c’est une convention pédagogique, pas une loi de commande physique d’un laser. La puissance totale de signal en sortie est plafonnée à la valeur choisie (17 dBm initialement), partagée entre les canaux.
En unités linéaires : S′ = G × S ; N′ = G × N + F × hν × (G − 1) × B. Approximation de bruit ASE à gain élevé, extrapolée ici à faible gain. OSNR = 10 log₁₀(S/N). Le plafond de saturation ne tient pas compte de l’énergie totale du bruit sur toute la bande optique.
« Hors service » représente un amplificateur transparent sans gain et sans perte additionnelle : un cas pédagogique, pas une modélisation de panne réelle. Dispersion, effets non linéaires, égalisation spectrale, modulation, FEC, alimentation électrique et redondance ne sont pas simulés. Aucun débit, seuil de réception ni disponibilité ne peut être déduit de cette démo. La géométrie est schématique et ne reproduit aucun produit constructeur.
Sources : UIT-T G.977 · RP Photonics — EDFA · Bruit des amplificateurs.
Références complémentaires : UIT-T G.976 — méthodes d’essai · EXFO — gainers et bidirectionnel · Anritsu — mesure de systèmes répétés · ASN — SDM · SUBCO — construction du câble.
